KFV1.1–6 型翻斗式礦車使用說明書

一、結構特點工作原理

礦山用1.1m3 翻斗式V 型礦車，使用于礦井、礦山巷道地面礦廠和建筑工地運輸?shù)V石、煤炭、沙碎石等物料，一般須用機車或絞車牽引。V 型礦車一般以運輸松散密度在1800kg/m3 以下的物料為主，多用于地表作業。其基本組成為車箱、車架、連接器和行走機構。車架為一金屬結構，能承受牽引力、制動力。連接器是連接機車和礦車的部件。由插銷連接環合回轉鏈組成。行走機構由4 個車輪和2 根軸組成的兩個輪對。

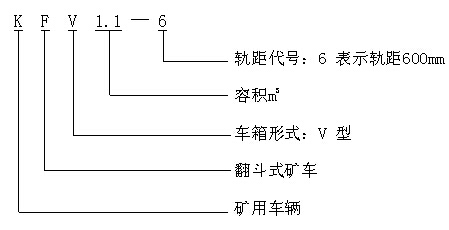

二、產品規格型號

三、主要零部件

礦車銷子、礦車輪對。

四、主要技術參數

1、型號：KFV1.1-6

2、技術特征

容積: 1.1m3

裝載量： 1.1T

最大裝載量： 1.1T

軌距： 600mm

軸距： 550mm

車輪直徑： 300mm

軸承型號: 6310深溝滾珠軸承

外形尺寸： 長2140mm、寬1100mm、高1200mm

牽引高： 320mm

額定牽引力： 60KN

最小水平曲率半徑： 8m

五、礦車的安全使用

本產品到達目的地后無需安裝和調試即可投入使用，礦車在使用時要注意人身的安全和礦車的使用限制。嚴格按《礦山安全操作規程》使用。人力推車時注意前后車的距離要保持1.5米以上。不允許超載運行。上、下坡要掛好牽引繩和保險繩，由牽引機牽引。

六、礦車的維護和保養

礦車使用過程中，每三個月加潤滑油一次，每次加油1kg。

加油方法：擰開車輪上的加油螺絲，用加油器注入即可，潤滑油為3號復合鈣基脂。使用中如發現異常響聲、推不動，應立即停車，進行修理。

如果車輪等主要零部件毀壞，為了不影響礦車的安全性能，建議更換原廠產品。輪對嚴禁長期浸泡在水中。礦車車箱要及時清理，以防車箱與煤炭、矸石等裝載物凝結。

七、產品的運輸與儲存

本產品運輸途中，嚴禁強烈碰撞，可以露天儲存。
